MDM490型壓阻式差壓變送器

MDM490型壓阻式差壓變送器

MDM490型

·全不銹鋼結構設計，體積小巧重量輕，安裝方便；
·激光焊接，全密封結構，外殼防護等級IP65；
·傳感器為擴散硅壓阻式差壓傳感器，不銹鋼316L隔離膜片；
·經過了溫度補償和老化篩選，性能穩定可靠；
·產品可在外部調節零點和滿度；
·防爆型產品符合GB3836.4標準的要求，取得了防爆合格證；
·船用型產品符合CCS《鋼質海船入級規范》（2006）的要求，已獲型式認可；
·產品已取得CE認證和RoHS認證。

概述

      MDM490型差壓變送器的敏感元件是一個固態壓阻敏感芯片，在芯片和兩個波紋膜片之間充有硅油。被測差壓作用到兩端波紋膜片上，通過硅油把差壓傳遞到敏感芯片上，敏感芯片通過導線與信號處理電路相連接。該產品利用半導體硅材料的壓阻效應，實現差壓與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的信號與差壓有著良好的線性關系，所以可以實現對被測差壓的準確測量。適用于石油、化工、電力、水文等管道各種氣體、液體的差壓測量。

性能指標

電氣性能

      供電電源：兩線15V～28V DC               三線15V～28V DC

      輸出信號：兩線4mA～20mA DC            三線0/1V～5V DC，0mA～10/20mA DC

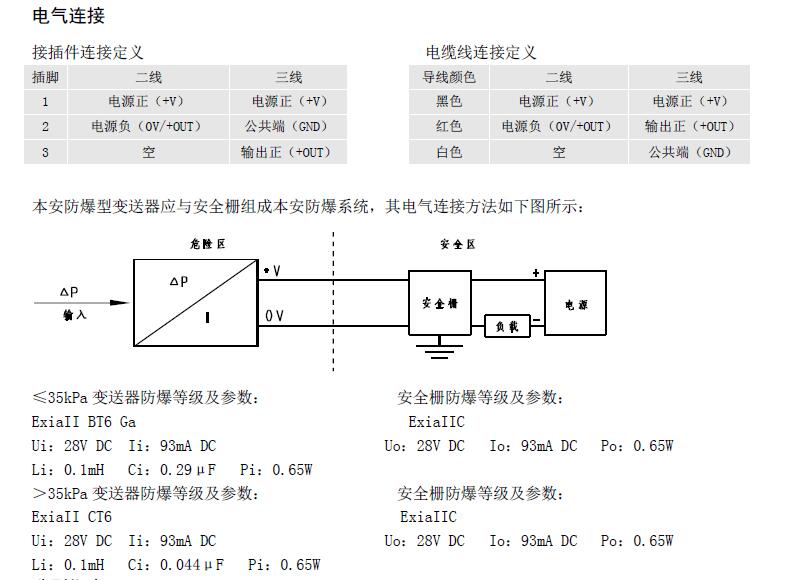

      電氣連接：接插件或七芯電纜

      響應時間（10%～90%）：≤1ms

      絕緣電阻：100MΩ，50VDC

結構材料

      殼    體：  不銹鋼1Cr18Ni9Ti

      波紋膜片：  不銹鋼316L

      O型密封圈： 氟橡膠

      灌注液體：  硅油

      壓力連接：  G1/4內螺紋

環境條件

      振    動：在3gRMS，30Hz～2000Hz振動后變化≤1%

      沖    擊：在100g，10ms沖擊變化≤1%

介    質：與結構材料相適應的液體或氣體

選型指南

選型提示

1、為了確保變送器安全可靠運行，建議在被測點與變送器之間安裝三閥組，保證被測介質緩慢均勻地加在差壓變送器的正、負壓腔上。

2、安裝時，建議使兩端壓力接口處于水平以便使安裝位置對產品的影響降至zui小。

3、選型時，請注意被測壓力點靜壓不超過20MPa，變送器正、負壓腔所受過壓不能超出產品的規定值。

4、訂貨時請注意防爆產品和船用產品不包含數顯表頭M3、M4。

5、數顯表頭部分資料參考MPM480型壓力變送器相關部分內容。

6、若訂貨產品需要計量檢定證書，或者其它特殊要求，敬請與本公司商洽，并在訂單中注明。
